一、 西安沥青路面老化的主要原因
西安独特的地理气候和交通条件，决定了其沥青路面老化原因的特定组合。
1. 内因：材料本身的老化
沥青的化学性质：沥青是一种由多种碳氢化合物组成的复杂混合物，其本身就不稳定。
氧化老化：沥青与空气中的氧气发生反应，导致沥青分子链变短、极性增强，使沥青变硬、变脆，粘结力下降。这是最核心的老化机理。
挥发老化：沥青中的轻质油分在高温下会逐渐挥发，同样导致沥青变硬。
2. 外因：环境与使用因素（在西安的表现尤为突出）
气候因素：
强紫外线辐射：西安地处内陆，日照充足，夏季晴天多。太阳光中的紫外线具有极高的能量，能直接断裂沥青的化学键，急剧加速其氧化和硬化过程。这是西安地区路面老化的主要外因之一。
高温与较大温差：西安夏季炎热，路面温度最高可达60-70℃。高温会加剧氧化反应和轻质油分的挥发。同时，昼夜温差和冬夏温差大，导致路面材料反复热胀冷缩，产生内应力，加速微裂纹的产生和发展。
季节性降水与冻融：尽管西安相对干燥，但雨季的降水仍会渗入已产生微裂缝的路面内部。冬季的低温会使水分冻结膨胀，撑开裂缝（冻融循环），春季融化后留下空隙，如此反复，破坏路面结构。
荷载与交通因素：
重复交通荷载：车辆，特别是重载卡车，对路面产生持续的弯曲、挤压和剪切应力。这种疲劳效应在沥青变硬变脆后更为显著，导致基层疲劳开裂并反射至面层。
交通量持续增长：西安作为国家中心城市和交通枢纽，交通流量巨大且不断增长，加速了路面的疲劳损伤。
施工与设计因素：
混合料设计缺陷：沥青用量不足、级配不合理（如空隙率过大），会使沥青膜过薄、集料间粘结不牢，更容易老化并出现早期损坏。
施工控制不严：拌和温度过高、摊铺和碾压时机不当，都会导致沥青在施工阶段就发生“早期老化”，为长期使用埋下隐患。

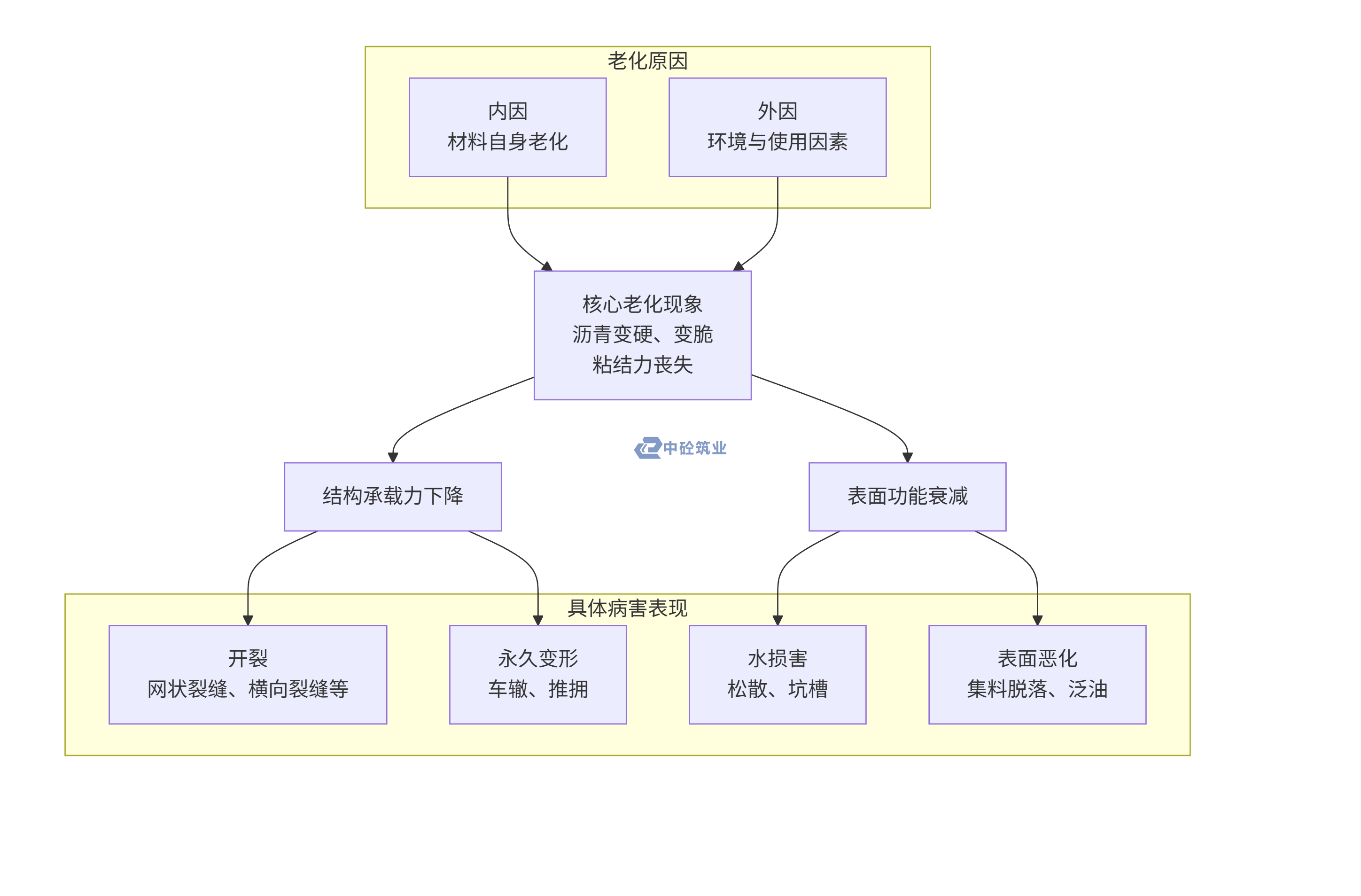

为了更直观地理解这些原因如何相互作用并最终导致路面损坏，可以参考以下流程图：
二、 沥青路面老化带来的具体影响
上述老化过程会直接转化为以下一系列路面病害，如图所示，这些影响主要体现在表面功能和结构承载力两个层面。
1. 开裂类病害
网状裂缝（龟裂）：这是疲劳老化的典型标志。由于沥青失去柔韧性，在车轮反复碾压下，基层承载力不足，路面出现相互连接的网状裂纹，形似鳄鱼皮。
横向裂缝：主要由温度收缩引起。沥青变脆后，抗拉强度降低，在低温收缩时更容易产生规则的横向裂缝。
反射裂缝：基层或旧路面的裂缝向上反射，穿透已老化的沥青面层。
2. 永久变形类病害
车辙：在高温季节，老化的沥青混合料虽然变硬，但其塑性流动能力可能失衡，在重载车辆重复作用下，轮迹带逐渐下凹形成车辙，影响行车安全和舒适性。
3. 水损害类病害
松散与坑槽：老化使沥青与集料的粘附性变差。当水分侵入裂缝后，在车辆动水压力作用下，沥青膜从集料表面剥离，导致集料松散、脱落，最终形成坑槽。这在雨季的西安尤为常见。
4. 表面功能衰减
表面集料脱落：粘结力丧失后，表面集料在车辆作用下飞散。
抗滑性能下降：一方面，集料被磨损光滑；另一方面，沥青硬化后，在夏季被车轮“揉搓”至表面，形成一层光滑的沥青膜（泛油），导致摩擦系数降低，增加行车风险。
路面服务功能下降：老化的路面平整度变差，车辆行驶噪音增大，行车舒适性降低。
总结：西安特点与应对思路
针对西安强紫外线、高温、较大温差及重载交通的特点，减缓沥青路面老化的措施应侧重于：
材料升级：优先使用SBS改性沥青、高粘度改性沥青或橡胶沥青，这些材料具有更好的抗老化、抗高温和抗疲劳性能。
优化设计：采用更密实的级配（如SMA）以减少空隙，阻隔水和空气的进入；适当增加沥青用量以加厚沥青膜。
精细施工：严格控制拌和、摊铺、碾压各环节的温度与工艺，防止早期老化。
预防性养护：在路面老化初期但尚未出现结构性损坏时，及时采用微表处、雾封层、超薄罩面等技术，封堵微裂缝，隔绝紫外线和水分，有效延缓老化进程。
理解这些原因和影响，对于西安地区沥青路面的设计、施工、养护管理都具有重要的指导意义。
上一篇：暂无
